E150R Ажлын байршил

Энэхүү цуврал цахилгаан шатны цахилгаан хэрэгслүүд нь жижиг боловч өндөр үр ашигтай, засвар үйлчилгээгүй үүрэн цахилгаан хангамж, жижиг жижиг моторт гинжин жолоодлого, өндөр гүйцэтгэл бүхий самбарын хяналттай, найдвартай, найдвартай, автомат, хөдөлмөр хэмнэж өгөхөд хялбар байдаг. хөдлөх цахилгаан товчлуурууд нь платформ эсвэл бусад дагалдах хэрэгслийг дээшээ эсвэл доошоо чиглүүлдэг. Энэхүү ажлын байрлуулагч цуврал нь голдуу бараа шилжүүлэх, өргөх эсвэл овоолох, тодорхой, өндөр давхарт тодорхой өндөрт бараагаа буулгах, дамжихад ашиглагддаг. Маш хөөрхөн гадаад төрх байдал, өндөр нягтралтай хөнгөн цагаан хайлшны шон, тохь тухтай, хөдлөх цахилгаан хяналт, автомат ба хөдөлмөрийн хэмнэлт зэрэг шинж чанарууд нь лифтийг өргөнөөр ашигладаг. багана хэлбэрийн жижиг хэсгүүд, жишээлбэл, баглаа боодлын материал хэвлэх үйлдвэр, супермаркет, зочид буудал гэх мэт.

Цахилгаан стекер ачааны машин нь E100R, E150R, E180N, E250N, E300N загваруудтай бөгөөд ажлын байрлал нь E100W, E150W, E180W, E250W, E300W загваруудын жингийн жинтэй байдаг.

These Эдгээр бүх нэмэлт стандарт хэрэгслүүд янз бүрийн тусгай хувилбаруудад байдаг.

▲ E төрлийг AISI 304 зэвэрдэггүй ган хувилбарт ариутгасан газар эсвэл хүнсний салбарт ашиглах боломжтой.

▲ Хүчирхэг мотор, 12Ah ба 20Ah зайтай. Өндөр маневрлах боломжтой хөнгөн жин бүхий лифтүүд нь ажлын өргөлтийн түвшнээс мөрний өндрөөс дээш гарахад зориулагдсан.

Narrow Нарийхан зайнд болон хязгаарлагдмал орон зайд ашиглахад тохиромжтой. Эмийн сангаас нийтийн хоол, сав баглаа боодол, хоол боловсруулах үйлдвэр, агуулахаас оффис, гал тогоо, лаборатори, жижиглэн худалдааны дэлгүүр, хүү хүртэл бүх програмд тохиромжтой.

▲ Жинлэлтийн систем нь эсрэг заалттай байдаг.

▲ E цуврал автомат хэт ачааллаас хамгаалах систем нь аюулгүй байдлыг хангаж өгдөг. засвар үйлчилгээ үнэгүй, битүүмжилсэн батерей, автомат цэнэглэгч.



Түргэн өөрчлөх хавсралтуудыг ашиглах боломжтой: Платформыг Ball transfer unit, roller platform, V block or spindle, Forks with дэгээ, тэр ч байтугай хавчаар болгон өөрчилж болно.

би өргөх дугаар15515091551510155150515515061551511
ЗагварE100RE150RE180N байнаE250NE300N
ТөрөлЦахилгаан
Хүчин чадалкг (фунт)100(220)150(330)180(396)250(550)300(660)
Ачааллын төвмм (дотор)235(9.3)200 (8 дээр
Max.fork өндөрмм (дотор)1700(67)1500(60)1500/1800(60/70)
Min.fork өндөрмм (дотор)130(5.1)
Платформын хэмжээмм (дотор)470*600(18.5*23.6)480*610(18.9*24)470*600(18.5*23.6)
Нийт хэмжээмм (дотор)870*600*1990(34.3*23.6*78.3)870*600*1790(34.3*23.6*70.5)870*740*1920(2220)(33.5*29.1*75.5(86.6))
Дугуйг ачаалахмм (дотор)75(3)
Жолооны хүрдмм (дотор)125(5)
Зай, үйлчилгээ үнэгүй24V / 12Ah байна24V / 20Ah байна
Цэвэр жинкг (фунт)66(145.2)63(138.6)85(187)90(198)105(231)

Ажлын байр байрлуулах үйлдвэрлэлийн хувьд i-Lift нь цахилгаан овоолго, жинг ажлын байрны гарын авлагын ажлын байр байрлуулах платформын ажлын байрлал, гарын авлагын гидравлик стакер, хөнгөн овоолго, өндөр өргөгч цахилгаан овоолго гэх мэтээр хангадаг.

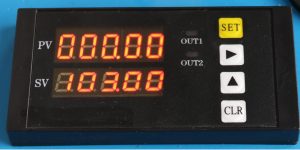

Жинлэлтийн систем нь бас сонголттой байдаг.

Өндөр нарийвчлалтай 1% тогтмол ачаалалтай эс 10% хэт ачааллаас хамгаалах систем нь аюулгүй байдлыг хангаж өгдөг.

Анхааруулга

  1. Зөвхөн энгийн, гөлгөр шалан дээр ашигла.
  2. Хэт их ачаалал өгөхгүй байх, ачааны жигд байдлыг хангах. Их ачаалалтай үед онцгой анхаарал хандуулах хэрэгтэй.
  3. Хэт бага дуут дохио өгөхөд цаг хэмнэх эсвэл эс гэмтэх болно.
  4. Цэнэглэгч оролтын хүчдэл орон нутгийн цахилгаан сүлжээнд таарч байгаа эсэхийг шалгаарай.
  5. Гинж эсвэл бусад хөдлөх хэсгүүдтэй холбоо барихгүй байх.
  6. Хүнд даацын дор олон цагаар тасралтгүй ажил хийхгүй байх, мотор болон самбарыг хэт халсан тохиолдолд асуудал гарахгүй байх.
  7. Лифтийн ашиглалтын хугацаа хамгийн их нэрлэсэн ачааллын 0.7 дахин бага байх үед ашиглагддаг.
  8. Цахилгаан хяналтын комиссын хайрцгийг ажиллуулахын өмнө хаалттай байлга.

Байна. Цахилгаан ажлын байрлуулагчийн ашиглалтын удирдамж

1) Цахилгаан шат: Шилжүүлэх, ачих, буулгах үйл ажиллагаа.

1.1 Бараа аливаа өндөрт ачих, буулгахаас өмнө ачааны машиныг түгж.

1.2 Ачаалах, буулгах үед ачааллын жигд байдалд анхаарал тавих; гажсан ачааллыг үргэлж үнэлдэггүй.

1.3 Аюултай тохиолдлоос зайлсхийх үүднээс нэг талт буулгахаас тэнцвэрт байдлаа алдаж болохгүй.

1.4 Цахилгаан шатыг дуусаагүй буулгах замаар шилжүүлэх шаардлагатай үед бурхдыг буулгах шаардлагатай хэвээр байгаа жигд байдалд анхаарлаа хандуулаарай.

1.5 Цахилгаан ажлын байрлуулагчийн тавцан нь аюулгүй байдлыг хангах үүднээс ачаалагдсан лифт хөдөлж байх үед хамгийн бага байрлалд хүрнэ.

2) Цахилгаан шат: Авирах, буурах үйл ажиллагаа

2.1 Цахилгаан шат нь ямар нэгэн өндрөөр бараагаа хаях эсвэл буулгах үед зөв газарт зогсох, шаардлагатай ажлын байраар хангах.

2.2 Дугуйг түгжиж, асаагаарай.

2.3 самбар дээрх UP товчлуур дээр дарахад тавцан нь шаардлагатай өндрөөр гөлгөр авираад, дараа нь товчлуурыг суллана, тавцан нь хэвээр үлдэнэ. Хөдөлгөөнтэй гар хяналтын самбар нь операторыг өөр өөр байрлалд ажиглаж, ажиллахад тохиромжтой.

2.4 Барааг буулгах, буулгахад шаардлагатай өндрөөр дээш өргөх үед цахилгаан шатыг ажиллуулах журмыг чанд мөрдөх.

2.5 Барааны тавиураас бараагаа авахдаа цахилгаан шатыг ажиллуулах журмыг чанд мөрдөх.

2.6 Хэсэг өндрөөр буулгаж дуусмагц тавцан нь доошоо буухын тулд SOWN товчийг дарна уу; тавцан нь нэг газар өөр өөр өндрөөр шинэ ажил гүйцэтгэхийн тулд лифт рүү буухаа больж, Доош товчлуурыг шаардлагатай бүх өндөрт суллаж болно.

2.7 Цахилгаан шат нь хэт ачааллаас хамгаалах функцийг бий болгох зориулалттай. Ачаалал нь хүчин чадлын 25% -иас давсан тохиолдолд тавцан нь дээшлэхгүй, лифт нь дээш авирах, доошоо буух, тээврийн хэрэгслийн шилжилт хөдөлгөөн хийх боломжгүй болно.

2.8 Цахилгаан ажлын байрны цахилгаан шат нь цахилгаан багатай хамгаалалтын функцтэй байхаар хийгдсэн. Ачаалах, унах үед ажлын эсийн хүч хүрэлцэхгүй байвал дуу чимээ 50 секундын турш тасралтгүй дуугарч, дараа нь гэрлэн дохиогоор цахилгаан хэлхээг автоматаар таслана (оператор энэ хугацаанд платформыг хамгийн бага байрлалд оруулна); цахилгаан шат нь хамгаалагдсан бөгөөд авирах, доошоо буух ажиллагаа нь цахилгаан асаалттай байсан ч хүчингүй болдог.

3) Эс

3.1 Өндөр хүчин чадалтай, бага зэргийн засвар үйлчилгээгүй битүүмжилсэн хүчил агуулсан хар тугалга хадгалах төхөөрөмжийг цахилгаан шатыг асаахаар сонгосон. Энэ нь урсах чадвар багатай, аюулгүй, амархан суурилуулж, өөрчлөгддөг = орчны температурын -15ºC ~ 50ºC хооронд ашиглах боломжтой.

3.2 Эсийн ажиллах хугацаа нь зөв ашиглахаас ихээхэн хамаардаг. Бага хүчдэлийн нөхцөлд дахин ашиглах үед эсийн ажиллах хугацаа ихээхэн богиносдог, тэр ч байтугай хяналтын элементийг шатаадаг. Үүнийг харгалзан лифт нь цахилгаан удирдлагын хэсэгт бага хүчдэлээс хамгаалах функцтэй. Лифт нь авирах буюу доошоо буухаар бага хүчдэлийн дор ажиллаж байх үед дуу чимээ тасралтгүй 50 секундын турш дуугарч, дараа нь цахилгаан тэжээлийг таслана. Оператор үүргээ цаг хугацаанд нь цэнэглэнэ.

4) Цэнэглэгч

4.1 Өндөр хүчин чадалтай цэнэглэгчийг цахилгаан шаттай хамт нийлүүлдэг бөгөөд ингэснээр эсийг хүссэн цахилгаан терминал дээр цэнэглэх боломжтой болно. Орон нутгийн цахилгаан тэжээлийн хүчдэл нь цэнэглэгчийн оролтын хүчдэлээс шаардлагатай эсэхийг шалгана уу.

4.2Цахилгаан шатыг асаахад цэнэглэж байх үед цэнэглэгчийн эх зүү болон цахилгаан терминалын залгуурыг холбосон үед цэнэглэгчийн эх үүсвэрийн улаан индикатор асч, цэнэгийн төлөв ногоон заагч ассан байгаа нь эс цэнэглэж байгаа гэсэн үг юм ; мөн ногоон заалт хатах үед нүд нь бүрэн цэнэглэгдсэн гэсэн үг юм. Ерөнхийдөө цэнэглэх хугацаа 10 ~ 12 цаг зарцуулдаг.

4.3. Цэнэглэгдсэн эс нь хүнд ажилтай үед бага хүчдэлийн төлөвийг харуулна, магадгүй эс эвдэрсэн эсвэл цэнэглэгч асуудалтай байгаа байх.
